ハーネス用ジョイントボックス2分岐(送り付) 結線完了表示付 (白) [MJ2495W]
ハーネス用ジョイントボックス2分岐(送り付) 結線完了表示付 (白)
[MJ2495W]
販売価格: 1,240円(税別)
(税込: 1,364円)
希望小売価格: 1,980円
在庫あり
商品詳細
◆明工社ハーネスジョイントボックスシリーズ
【定格】125V.20A
【ハーネス】2分岐

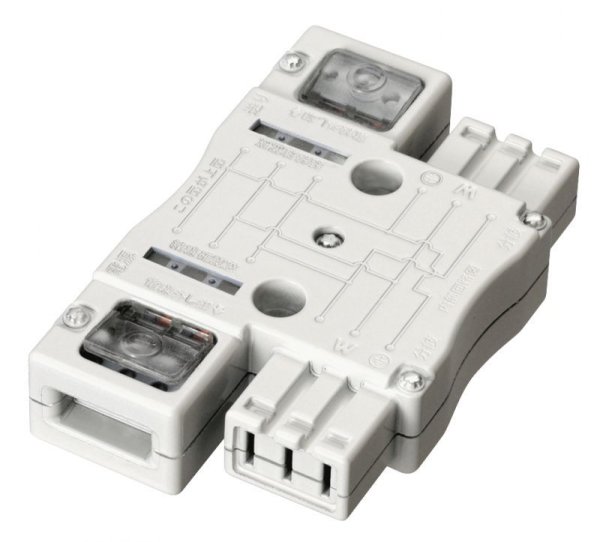

明工社製のハーネス用ジョイントボックス2分岐(送り付) 結線完了表示付(白)MJ2495Wです。
明工社のジョイントボックスは、特許取得の結線完了表示機能が付き、また、結線されたVVFコードを目視することができます。パナソニック、寺田電機のハーネスジョイントボックスとの互換性があります。
ハーネスジョイントボックスの特長
・特許取得の結線完了表示機能が付いている。
・結線されたVVFの電線を目視点検ができる。
・ハーネスプラグは自動ロック機構付なので安全です。
・20A回路で安心して使用できるよう、プラグとジョイントボックスの定格も20Aです。
・ハーネス用ジョイントボックスは、ハーネスプラグとの接続が簡単なだけでなく、 一般のプラグとは接続できない構造・極配置になっていますので、見えない床下で勝手にいろいろな負荷が使われる心配がありません。
・ハーネス用ジョイントボックスの取付台を使用する場合は35mm以上、 使用しない場合は30mm以上の床下空間が必要です。
・各社ハーネス用ジョイント器具との互換性があります。
注意事項
・器具の固定は電線外し釦を表にして取り付けてください。
・20A回路で使用される場合はVVFφ2mmを使用してください。
・20A配線用遮断器回路用のため20Aヒューズ回路には使用しないでください。
・器具の極性表示とケーブルの絶縁被覆の色を合わせて結線してください。
・器具に表示されている以外の電線を使用したり、電線ストリップの長さが適切で 無かったり、差し込みが確実でない場合、発熱し火災の原因になります。
適用電線
VVF 3芯 φ1.6、φ2
